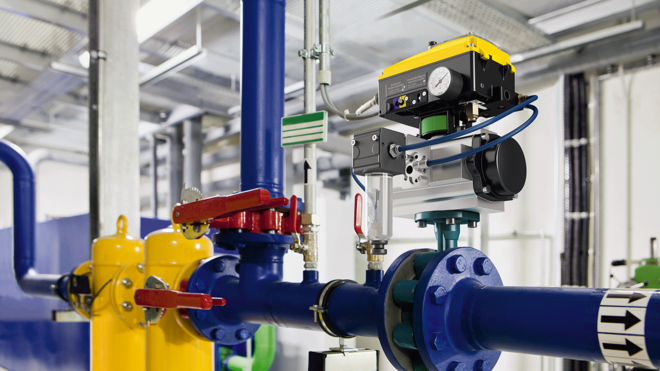

Sistemas de mantenimiento de la presión


Protegen la calidad del aire comprimido – evitan el «arrollamiento» de los aparatos de tratamiento

Los componentes de tratamiento de un sistema de aire comprimido están concebidos para las velocidades de flujo que dominan en la red de aire durante el funcionamiento en carga. Si la red se despresuriza después de una fase de poca carga o de parada, cuando los compresores vuelvan a arrancar faltará la resistencia que ofrece la presión de la red cuando está presurizada. En tal caso, existe el peligro de que el aire comprimido que llega a velocidad excesiva «arrolle» filtros y secadores. Los sistemas de mantenimiento de la presión DHS previenen este peligro eficazmente.

Todos los sistemas de mantenimiento de la presión DHS están perfectamente preparados para cualquier incidencia extrema en sistemas neumáticos gracias a un sistema de regulación modulado por duración de impulsos y une, tal y como es típico de Kaeser, la máxima seguridad de servicio con un manejo sencillo.

  • Conexiones de tamaños desde G ½ hasta G 3 y desde DN 40 hasta DN 400
  • para sistemas con una o varias ramas de tratamiento
  • integración exacta gracias a las numerosas interfaces, posibilidades de configuración y sets de equipamiento

Ventajas

  • Seguridad contra corrientes inadmisibles:
    Cuando la presión baja, la velocidad de la corriente en el interior de las tuberías aumenta drásticamente, lo cual puede llevar a un «arrollamiento» de los componentes de tratamiento del sistema de aire comprimido. El uso de un sistema de mantenimiento de la presión KAESER DHS permite asegurar una presión de red mínima, y con ella, el funcionamiento seguro del sistema, sobre todo en el momento de volver a arrancar después de una parada.
  • Presurización progresiva del sistema:
    Kaeser ha creado una regulación por modulación de longitud de impulsos que permite la intervención en el sistema en pequeños pasos, por medio de aperturas y cierres del paso de flujo.
  • Un concepto de manejo genialmente sencillo:
    Configuración sencilla y en 25 idiomas, reconocimiento inmediato del estado de servicio, accionamiento manual de emergencia – detalles que ahorran tiempo y mejoran la seguridad.

Ventajas de la inversión: Gestión de costes cíclicos Kaeser
Costes de ciclo de vida

La calidad de los componentes se mide también por su capacidad de conexión al sistema. Kaeser le ofrece un asesoramiento personalizado y una técnica inteligente y de estructura modula que puede instalarse en cualquier lugar.



Detalles del producto

Equipamiento

Sistema de mantenimiento de la presión

  • Sistema electrónico de mantenimiento de la presión con modulación de duración de impulsos.
  • Abrir y cerrar la red de aire comprimido de manera escalonada evita que la velocidad de la corriente de aire comprimido aumente demasiado para los secadores y los filtros.
  • Sistema completo listo para la instalación

Dos modos de funcionamiento

  • 1 – «Suministro seguro de aire comprimido»: apertura/cierre de la llave de bola/tapa de cierre por modulación de la duración de los impulsos.
  • 2 – «Calidad segura del aire comprimido» para redes de aire comprimido redundantes: cierre adicional de la línea de la red afectada, por ejemplo en caso de avería en el secador o el filtro (ajustado de fábrica).

Unidad de control electrónica

Unidad electrónica de control para sistema de mantenimiento de la presión Kaeser

  • Sensor de presión electrónico integrado
  • Reductor de presión 0 – 16 bar
  • LED visible a distancia
  • Indicador mecánico
  • Unidad de proceso
  • Pantalla (25 idiomas)
  • Protección por código de acceso
  • Conmutador selector de los modos de servicio
  • Unidad de control rotatoria 90°
  • Vigilancia de posición final
  • Actualización de software con microtarjeta SD.
  • Teclado y conmutador-selector de modo de funcionamiento precintados para impedir la manipulación por parte de personas no autorizadas
  • Varias tensiones posibles: 90 – 260 V AC, 47 – 63 Hz, 24 V DC

Accionamiento giratorio

  • Accionamiento giratorio neumático con resorte
  • Movimiento de la llave de bola o de la tapa de cierre por medio de presión de control interna
  • Grasas sin silicona para la llave de bola y para la tapa de cierre

Manejo

Sistemas de mantenimiento de la presión DHS: funcionamiento manual con llave en caso de corte de corriente

  • Introducción por medio del teclado de la contraseña y los parámetros de funcionamiento, como presión de apertura, histéresis, tiempo porcentual de apertura/cierre
  • Accionamiento manual con llave para abrir en caso de corte de tensión o avería

Interfaces

  • Entradas libres de potencial para «Desconexión externa», por ejemplo, por avería del secador
  • Salidas libres de potencial para «Avería colectiva», «Abierto», «Cerrado» y «Vigilancia de la presión»
  • Señal de presión de red 4-20 mA para controlador del compresor o controladores maestros
  • Conexión para control remoto preparada
  • Conexión a la red de aire comprimido con una manguera Tecalan (incluida en suministro, hasta 16 bar).

Juegos de equipamiento posterior

  • Diseñados para modificación de sistemas de mantenimiento de la presión KAESER ya existentes
  • Juego formado por unidad de control y piezas de montaje

Ayuda de arranque seguro de la red
Posibilidades de aplicación de DHS: Ayuda de arranque seguro de la red
  1. Compresor
  2. Depósito de aire comprimido con ECO-DRAIN
  3. Secador frigorífico con ECO-DRAIN
  4. Filtración con ECO-DRAIN
  1. Sistema de tratamiento del condensado AQUAMAT
  2. Señal de aire comprimido
  3. Sistema electrónico de mantenimiento de la presión DHS
  4. Red de aire comprimido

Por ejemplo, para equipos que se desconectan a menudo

Suministro seguro de aire comprimido con ayuda de arranque de la red
Posibilidades de aplicación de DHS: Suministro seguro de aire comprimido con ayuda de arranque de la red
  1. Compresores
  2. Secador frigorífico con ECO-DRAIN
  3. Filtración con ECO-DRAIN
  4. Depósito de aire comprimido con ECO-DRAIN
  1. Sistema de tratamiento del condensado AQUAMAT
  2. Señal de aire comprimido
  3. Sistema electrónico de mantenimiento de la presión DHS
  4. Red de aire comprimido

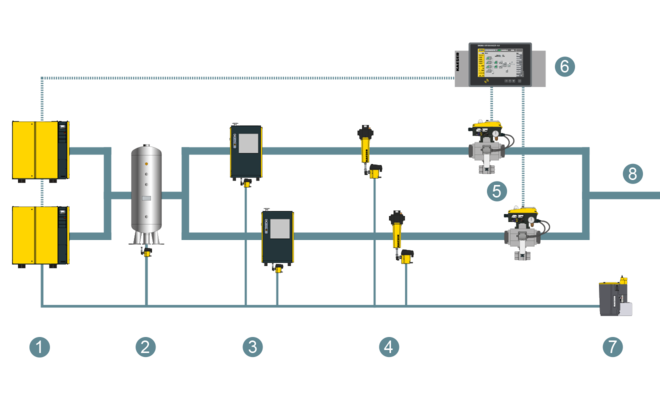

Calidad segura del aire con ayuda para el arranque de la red
  1. Compresores
  2. Separador ciclónico con ECO DRAIN
  3. Profibus DP
  4. Válvula de bola
  5. Secador frigorífico con ECO-DRAIN
  6. Filtración con ECO-DRAIN
  7. Avería en la señal
  1. Sistema electrónico de mantenimiento de la presión
  2. Red de aire comprimido
  3. Señal de presión
  4. Transductor de presión
  5. Depósito de aire comprimido
  6. Sistema de tratamiento del condensado AQUAMAT
Datos técnicos

Encontrará los datos técnicos en este catálogo:
