Compresores de tornillo medianos, desde 18 hasta 110 kW


Compresores de tornillo eficientes hasta el último detalle

El suministro de aire comprimido con compresores de tornillo es para nosotros la pieza fundamental de su producción. Nuestras series ASD, BSD, CSD y CSD(X) producen aire comprimido de manera fiable para sus procesos con una eficiencia nunca vista.

Estos compresores trabajan perfectamente en equipo y pueden conectarse sin problemas a la técnica de mando ya existente por medio del SIGMA AIR MANAGER 4.0. Y para que usted disponga del aire comprimido que realmente necesita, le ofrecemos nuestros compresores de tornillo en distintas versiones.

  • Modelo básico
  • con secador frigorífico para una alta calidad del aire comprimido: Modelo T
  • con velocidad variable, para una mayor economía en un campo de regulación más amplio Modelo SFC
  • Con motor síncrono de reluctancia: La mejora del rendimiento con respecto a motores asíncronos comparables, sobre todo en las fases de carga parcial, permite ahorrar grandes cantidades de energía.
  • como solución completa con secador frigorífico integrado y accionamiento de velocidad variable: Modelo T SFC
Nuestros expertos lo asesorarán para elegir el modelo que más le convenga.

Ventajas

  • Ahorro de energía:
    Las unidades de velocidad fija están equipadas con motores asíncronos de la clase de eficiencia IE4. Equipamos los compresores de tornillo de velocidad variable con motores de la clase de eficiencia IE5, al tiempo que cumplimos el grado de rendimiento de sistema IES2.
  • Mayor duración:
    El sistema electrónico de termogestión regula dinámicamente la temperatura del fluido en las series ASD, BSD, CSD y CSD(X). De esa manera se evita la acumulación de humedad y los daños derivados, y además, se ahorra electricidad.
  • Recuperación del calor:
    Nuestros compresores de tornillo convierten en energía calorífica el 100% de la electricidad que consumen. El 96% de toda esa energía queda disponible para aprovecharla con un sistema de recuperación del calor. ¡Aproveche ese potencial!

CSD(X) – La potencia se traduce en eficiencia

Compresor de tornillo CSDX de KAESER KOMPRESSOREN

Los compresores de tornillo con inyección de aceite de última generación de la serie CSD(X) adaptan la potencia a cada caso concreto de manera más precisa y eficiente. La base para conseguirlo es el agregado integrado, que permite adaptar la velocidad del bloque al consumo energético óptimo en cada punto de servicio. El sistema electrónico de termogestión (ETM) y la válvula de nuevo diseño se combinan con un filtro de entrada de mayores dimensiones para mejorar la eficiencia del compresor de tornillo. El ventilador de velocidad variable supone un ahorro de energía adicional y ayuda a reducir la huella de carbono, ya que solo suministra el aire de refrigeración que es realmente necesario.

Las nuevas seis variantes de presión de la serie CSD(X).
Las seis variantes disponibles permiten mejorar significativamente el flujo volumétrico y, lo que es más importante, permiten una mejor adaptación a la demanda de presión de cada caso.

KAESER apuesta siempre por la mayor eficiencia de sus sistemas de accionamiento para conseguir la máxima eficiencia total. Las unidades de velocidad fija están equipadas con motores asíncronos de la clase de eficiencia máxima posible, la IE4. Las unidades SFC, de velocidad regulable, cuentan con motores de la clase IE5 y alcanzan el grado de rendimiento del sistema IES2, lo cual supone la eficiencia máxima posible acorde a la norma IEC 61800-9.



Nuestros compresores de tornillo hasta 110 kW en detalle

Prevención segura del condensado
Sistema electrónico de termogestión para evitar la formación de condensado.

El sistema electrónico de termogestión (ETM) permite al controlador SIGMA CONTROL 2 prevenir la formación de condensado con toda seguridad. Además de eso, en las unidades CSD(X), SIGMA CONTROL 2 regula la velocidad del ventilador para adaptar la corriente de aire de refrigeración a las condiciones de servicio. Reduce las revoluciones del ventilador cuando las temperaturas son bajas o en carga parcial, lo cual permite ahorrar una cantidad notable de energía.

Funcionamiento eficiente y seguro
Controlador para compresores SIGMA CONTROL 2

El controlador del compresor, SIGMA CONTROL 2, coordina la producción de aire comprimido y procura un funcionamiento eficiente y seguro del compresor, al tiempo que garantiza su integración perfecta en sistemas de regulación mixtos. Todos los componentes relevantes y estados de servicio están sometidos a vigilancia y valoración. El usuario cuenta con un gran número de posibilidades para conectar los equipos también a un sistema superior de mando (SCADA).

La eficiencia energética es nuestra máxima prioridad
Ahorre con la gestión de ciclo de vida KAESER

Los gastos derivados de la adquisición de un compresor y de los trabajos de asistencia que requiere representan sólo una pequeña parte del total. La mayor parte de los costes totales son costes de energía. Como especialistas en sistemas de aire comprimido, le ofrecemos una planificación individual, perfectamente adaptada a sus necesidades, para conseguir una estación de compresores fiable y de bajo consumo. Estaremos a su lado durante toda la vida útil de su estación de aire comprimido.

Alta calidad del aire comprimido con bajo consumo de energía

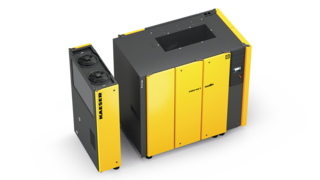

Compresor de tornillo CSDX con secador anexo.

¿Desea evitar la corrosión de tuberías, las paradas y los daños en productos en su red de aire comprimido? Entonces, lo que necesita es un secador anexo para los compresores de tornillo de las series ASD, BSD, CSD y CSD(X).

El compacto y robusto diseño de los secadores permite, además, reducir la cantidad de agente frigorífico que necesitan, y en consecuencia, el CO2 equivalente. Su regulación de ahorro energético solamente permite que el secador funcione si lo está atravesando aire comprimido. De esta manera se consigue la calidad exigida para cada aplicación con la máxima economía.

Datos técnicos ASD

Versión básica

Modelo Sobrepresión de servicio bar Flujo volumétrico instalación completa a sobrepresión m³/min Sobrepr. máx. bar Potencia nominal del motor kW Dimensiones
An x Pr x Al mm 		Conexión de aire comprimido Nivel de presión sonora dB(A) Peso kg
ASD 35 7,5 3,16 8,5 18,5 1.460 x 900 x 1.530 G 1¼ 65 610
10 2,63 12
ASD 40 7,5 3,92 8,5 22 1.460 x 900 x 1.530 G 1¼ 66 655
10 3,13 12 621
13 2,58 15
ASD 50 7,5 4,58 8,5 25 1.460 x 900 x 1.530 G 1¼ 66 695
10 3,85 12 697
13 3,05 15 663
ASD 60 7,5 5,53 8,5 30 1.460 x 900 x 1.530 G 1¼ 69 750
10 4,49 12 712
13 3,71 15 714

Versión T

Modelo Sobrepresión de servicio bar Flujo volumétrico instalación completa a sobrepresión m³/min Sobrepr. máx. bar Potencia nominal del motor kW Secador frigorífico Dimensiones
An x Pr x Al mm 		Conexión de aire comprimido Nivel de presión sonora dB(A) Peso kg
ASD 35 T 7,5 3,16 8,5 18,5 ABT 60 1.770 x 900 x 1.530 G 1¼ 65 705
10 2,63 12
ASD 40 T 7,5 3,92 8,5 22 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 750
10 3,13 12 716
13 2,58 15
ASD 50 T 7,5 4,58 8,5 25 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 790
10 3,85 12 792
13 3,05 15 758
ASD 60 T 7,5 5,53 8,5 30 ABT 60 1.770 x 900 x 1.530 G 1¼ 69 845
10 4,49 12 807
13 3,71 15 809

Versión SFC

Modelo Sobrepresión de servicio bar Flujo volumétrico instalación completa a sobrepresión m³/min Sobrepr. máx. bar Potencia nominal del motor kW Dimensiones
An x Pr x Al mm 		Conexión de aire comprimido Nivel de presión sonora dB(A) Peso kg
ASD 35 SFC 7,5 0,88 - 4 8,5 18,5 1.540 x 900 x 1.530 G 1¼ 67 700
ASD 40 SFC 7,5 1,05 - 4,64 8,5 22 1.540 x 900 x 1.530 G 1¼ 68 710
ASD 50 SFC 7,5 1,07 - 5,27 8,5 25 1.540 x 900 x 1.530 G 1¼ 68 755
10 1 - 4,58 13 757
13 0,93 - 3,82
ASD 60 SFC 7,5 1,26 - 6,17 8,5 30 1.540 x 900 x 1.530 G 1¼ 70 795
10 1 - 4,76 15 759
13 0,93 - 4,14

Versión T-SFC

Modelo Sobrepresión de servicio bar Flujo volumétrico instalación completa a sobrepresión m³/min Sobrepr. máx. bar Potencia nominal del motor kW Secador frigorífico Dimensiones
An x Pr x Al mm 		Conexión de aire comprimido Nivel de presión sonora dB(A) Peso kg
ASD 35 T SFC 7,5 0,88 - 4 8,5 18,5 ABT 60 1.850 x 900 x 1.530 G 1¼ 67 795
ASD 40 T SFC 7,5 1,05 - 4,64 8,5 22 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 805
ASD 50 T SFC 7,5 1,07 - 5,27 8,5 25 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 850
10 1 - 4,58 13 852
13 0,93 - 3,82
ASD 60 T SFC 7,5 1,26 - 6,17 8,5 30 ABT 60 1.850 x 900 x 1.530 G 1¼ 70 890
10 1 - 4,76 15 854
13 0,93 - 4,14

Secador frigorífico integrado

Modelo Potencia absorbida kW Punto de rocío °C Agente frigorífico Potencial de efecto invernadero Cantidad de refrigerante kg Masa de agente frig. como equivalente en CO2 t Circuito de refrigeración hermético
ABT 60 0,8 3 R-513A 631 0,75 0,5 -

Datos técnicos BSD

Versión básica

Modelo Sobrepresión de servicio bar Flujo volumétrico instalación completa a sobrepresión m³/min Sobrepr. máx. bar Potencia nominal del motor kW Dimensiones
An x Pr x Al mm 		Conexión de aire comprimido Nivel de presión sonora dB(A) Peso kg
BSD 65 7,5 5,65 8,5 30 1.590 x 1.030 x 1.700 G 1½ 69 970
10 4,52 12 940
13 3,76 15
BSD 75 7,5 7 8,5 37 1.590 x 1.030 x 1.700 G 1½ 70 985
10 5,6 12
13 4,43 15 955
BSD 83 7,5 8,16 8,5 45 1.590 x 1.030 x 1.700 G 1½ 71 1.060
10 6,85 12 1.015
13 5,47 15

Versión T

Modelo Sobrepresión de servicio bar Flujo volumétrico instalación completa a sobrepresión m³/min Sobrepr. máx. bar Potencia nominal del motor kW Secador frigorífico Dimensiones
An x Pr x Al mm 		Conexión de aire comprimido Nivel de presión sonora dB(A) Peso kg
BSD 65 T 7,5 5,65 8,5 30 ABT 83 1.990 x 1.030 x 1.700 G 1½ 69 1.100
10 4,52 12 1.070
13 3,76 15
BSD 75 T 7,5 7 8,5 37 ABT 83 1.990 x 1.030 x 1.700 G 1½ 70 1.115
10 5,6 12
13 4,43 15 1.085
BSD 83 T 7,5 8,16 8,5 45 ABT 83 1.990 x 1.030 x 1.700 G 1½ 71 1.190
10 6,85 12 1.145
13 5,47 15

Versión SFC

Modelo Sobrepresión de servicio bar Flujo volumétrico instalación completa a sobrepresión m³/min Sobrepr. máx. bar Potencia nominal del motor kW Dimensiones
An x Pr x Al mm 		Conexión de aire comprimido Nivel de presión sonora dB(A) Peso kg
BSD 75 SFC 7,5 1,54 - 7,44 10 37 1.665 x 1.030 x 1.700 G 1½ 72 1.020
10 1,51 - 6,51
13 1,16 - 5,54 15 990

Versión T-SFC

Modelo Sobrepresión de servicio bar Flujo volumétrico instalación completa a sobrepresión m³/min Sobrepr. máx. bar Potencia nominal del motor kW Secador frigorífico Dimensiones
An x Pr x Al mm 		Conexión de aire comprimido Nivel de presión sonora dB(A) Peso kg
BSD 75 T SFC 7,5 1,54 - 7,44 10 37 ABT 83 2.065 x 1.030 x 1.700 G 1½ 72 1.150
10 1,51 - 6,51
13 1,16 - 5,54 15 1.120

Secador frigorífico integrado

Modelo Potencia absorbida kW Punto de rocío °C Agente frigorífico Potencial de efecto invernadero Cantidad de refrigerante kg Masa de agente frig. como equivalente en CO2 t Circuito de refrigeración hermético
ABT 83 0,9 3 R-513A 631 1,2 0,8 -

Datos técnicos CSD

Versión básica

Modelo Sobrepresión de servicio bar Flujo volumétrico instalación completa a sobrepresión m³/min Sobrepr. máx. bar Potencia nominal del motor kW Dimensiones
An x Pr x Al mm 		Conexión de aire comprimido Nivel de presión sonora dB(A) Peso kg
CSD 90 6 9,61 6 45 1.790 x 1.100 x 1.900 G 2 68 1.340
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 6 11,4 6 55 1.790 x 1.100 x 1.900 G 2 71 1.410
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 6 14,7 6 75 1.790 x 1.100 x 1.900 G 2 73 1.600
7,5 12,9 7,5 72
8,5 12 8,5 1.500
10 11,1 10 71
12 9,95 12 69
15 8,26 15

Versión T

Modelo Sobrepresión de servicio bar Flujo volumétrico instalación completa a sobrepresión m³/min Sobrepr. máx. bar Potencia nominal del motor kW Secador frigorífico Dimensiones
An x Pr x Al mm 		Conexión de aire comprimido Nivel de presión sonora dB(A) Peso kg
CSD 90 T 6 9,61 6 45 ABT 105 2.210 x 1.100 x 1.900 G 2 68 1.540
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 T 6 11,4 6 55 ABT 105 2.210 x 1.100 x 1.900 G 2 71 1.610
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 T 6 14,7 6 75 ABT 125 2.210 x 1.100 x 1.900 G 2 73 1.800
7,5 12,9 7,5 72
8,5 12 8,5 1.700
10 11,1 10 71
12 9,95 12 69
15 8,26 15

Versión SFC

Modelo Sobrepresión de servicio bar Flujo volumétrico instalación completa a sobrepresión m³/min Sobrepr. máx. bar Potencia nominal del motor kW Dimensiones
An x Pr x Al mm 		Conexión de aire comprimido Nivel de presión sonora dB(A) Peso kg
CSD 90 SFC 8,5 1,93 - 8,18 8,5 45 1.840 x 1.100 x 1.900 G 2 71 1.370
12 1,73 - 6,62 12 68
CSD 110 SFC 8,5 2,27 - 9,9 8,5 55 1.840 x 1.100 x 1.900 G 2 70 1.390
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 SFC 8,5 2,86 - 12,15 8,5 75 1.840 x 1.100 x 1.900 G 2 73 1.420
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

Versión T-SFC

Modelo Sobrepresión de servicio bar Flujo volumétrico instalación completa a sobrepresión m³/min Sobrepr. máx. bar Potencia nominal del motor kW Secador frigorífico Dimensiones
An x Pr x Al mm 		Conexión de aire comprimido Nivel de presión sonora dB(A) Peso kg
CSD 90 T SFC 8,5 1,93 - 8,18 8,5 45 ABT 105 2.260 x 1.100 x 1.900 G 2 71 1.570
12 1,73 - 6,62 12 68
CSD 110 T SFC 8,5 2,27 - 9,9 8,5 55 ABT 105 2.260 x 1.100 x 1.900 G 2 70 1.590
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 T SFC 8,5 2,86 - 12,15 8,5 75 ABT 125 2.260 x 1.100 x 1.900 G 2 73 1.620
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

Secador frigorífico integrado

Modelo Potencia absorbida kW Punto de rocío °C Agente frigorífico Potencial de efecto invernadero Cantidad de refrigerante kg Masa de agente frig. como equivalente en CO2 t Circuito de refrigeración hermético
ABT 105 0,92 3 R-513A 631 1,45 0,9 -
ABT 125 1,3 3 R-513A 631 1,65 1 -

Datos técnicos CSDX

Versión básica

Modelo Sobrepresión de servicio bar Flujo volumétrico instalación completa a sobrepresión m³/min Sobrepr. máx. bar Potencia nominal del motor kW Dimensiones
An x Pr x Al mm 		Conexión de aire comprimido Nivel de presión sonora dB(A) Peso kg
CSDX 145 6 15,85 6 75 2.100 x 1.280 x 1.950 G 2½ 72 1.890
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 1.790
CSDX 175 6 19,5 6 90 2.100 x 1.280 x 1.950 G 2½ 76 2.030
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 1.930

Versión T

Modelo Sobrepresión de servicio bar Flujo volumétrico instalación completa a sobrepresión m³/min Sobrepr. máx. bar Potencia nominal del motor kW Secador frigorífico Dimensiones
An x Pr x Al mm 		Conexión de aire comprimido Nivel de presión sonora dB(A) Peso kg
CSDX 145 T 6 15,85 6 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.170
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 2.070
CSDX 175 T 6 19,5 6 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 76 2.310
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 2.210

Versión SFC

Modelo Sobrepresión de servicio bar Flujo volumétrico instalación completa a sobrepresión m³/min Sobrepr. máx. bar Potencia nominal del motor kW Dimensiones
An x Pr x Al mm 		Conexión de aire comprimido Nivel de presión sonora dB(A) Peso kg
CSDX 145 SFC 8,5 3,5 - 13,73 8,5 75 2.100 x 1.280 x 1.950 G 2½ 72 1.800
CSDX 175 SFC 8,5 3,75 - 16,22 8,5 90 2.100 x 1.280 x 1.950 G 2½ 73 1.870
12 3,37 - 13,63 12 72
CSDX 200 SFC 8,5 3,24 - 19,8 10 110 2.150 x 1.280 x 1.950 G 2½ 75 2.100
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

Versión T-SFC

Modelo Sobrepresión de servicio bar Flujo volumétrico instalación completa a sobrepresión m³/min Sobrepr. máx. bar Potencia nominal del motor kW Secador frigorífico Dimensiones
An x Pr x Al mm 		Conexión de aire comprimido Nivel de presión sonora dB(A) Peso kg
CSDX 145 T SFC 8,5 3,5 - 13,73 8,5 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.080
CSDX 175 T SFC 8,5 3,75 - 16,22 8,5 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 73 2.150
12 3,37 - 13,63 12 72
CSDX 200 T SFC 8,5 3,24 - 19,8 10 110 ABT 200 2.570 x 1.280 x 1.950 G 2½ 75 2.380
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

Secador frigorífico integrado

Modelo Potencia absorbida kW Punto de rocío °C Agente frigorífico Potencial de efecto invernadero Cantidad de refrigerante kg Masa de agente frig. como equivalente en CO2 t Circuito de refrigeración hermético
ABT 165 1,38 3 R-513A 631 1,5 0,9 -
ABT 200 1,6 3 R-513A 631 1,1 0,69 -
