Secadores frigoríficos de bajo consumo SECOTEC desde 10,5 hasta 34 m³/min

Secadores frigoríficos compactos gracias al calor latente

Los SECOTEC – aquí las series TE y TF (*) – son los secadores frigoríficos de KAESER conocidos por su alta calidad industrial, la estabilidad de sus puntos de rocío, su alta fiabilidad y por sus bajos costes.

El innovador sistema de intercambiador con acumulador de calor latente SECOPACK LS y el controlador SIGMA CONTROL SMART colocan a la nueva generación de estos secadores en la cima de la eficiencia energética, el ahorro de espacio y la facilidad de manejo.

  • Su vida útil se alarga gracias a las tuberías de aire comprimido resistentes a la corrosión y al intercambiador de calor de aluminio (condensador y SECOPACK LS)
  • Con módulo de comunicación Modbus TCP opcional para conectarse a la SIGMA NETWORK

Ventajas

  • Ahorro de energía:
    Los secadores frigoríficos de la serie TE y TF consumen menos de 97 W de electricidad por cada pro m³/min de aire comprimido (ISO 7183 A1). En servicio en carga parcial es posible acumular el frío sobrante en el acumulador térmico y usarlo después para secar el aire sin consumir electricidad gracias a la regulación de ahorro energético. El sistema de intercambiador de calor SECOPACK LS reacciona con rapidez y garantiza puntos de rocío estables en todo momento.
  • Manejo intuitivo:
    El controlador electrónico SIGMA CONTROL SMART es fácil de manejar e intuitivo. Su memoria de avisos, los contadores de horas de servicio individuales para cada componente y los contadores de mantenimiento permiten llevar a cabo un control y análisis más eficientes de los datos de servicio. Los contactos libres de potencial y el módulo de comunicación Modbus TCP opcional sirven para conectar el controlador con facilidad a controladores maestros, como el SIGMA AIR MANAGER 4.0.
  • Compactamente optimizados:
    El acumulador del innovador sistema de intercambio de calor SECOPACK LS está lleno de un material de cambio de fase. Su capacidad de acumulación es notablemente mayor, ofreciendo la misma capacidad con un 98 % menos de material que los acumuladores convencionales. De esta forma se consigue una gran estabilidad del punto de rocío ocupando mucho menos espacio gracias a la mayor capacidad de acumulación. La optimización de la trayectoria del flujo reduce las pérdidas de presión y contribuye a lograr una mayor eficiencia energética de los secadores SECOTEC.

* Esta serie de secadores frigoríficos contiene gas fluorado de efecto invernadero. El agente frigorífico de todos los modelos cambia en 2019 de R-134a (GWP 1430) a R-513A (GWP 631). Estaremos encantados de resolverle cualquier duda sobre el procedimiento de cambio.



Detalles del producto

Reducción de los costes cíclicos

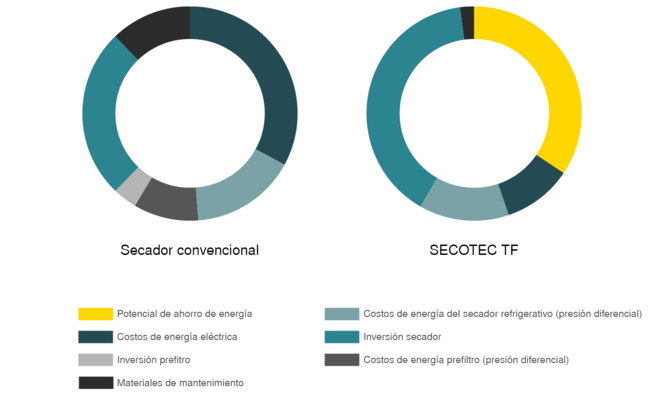

Gestión del coste de ciclo de vida KAESER

La nueva generación de secadores de la serie SECOTEC consume menos de 97 W por m³/min de aire comprimido secado (ISO 7183 A1). Este bajo consumo es posible independientemente de la carga que soporte el secador, gracias a la regulación por parada diferida y a la alta capacidad de acumulación.

El frío sobrante no se desperdicia, como pasa en otros sistemas del mercado, sino que se utiliza para enfriar un acumulador térmico. Una vez enfriado, el acumulador suministra frío para el secado del aire comprimido. De este modo no se consume electricidad.

Además, la estructura exige muy poco mantenimiento y asegura un servicio rápido y sencillo.


¿Desea saber más sobre cómo reducir los costes cíclicos con Kaeser?

SECOTEC – Ahorro de energía en cualquier lugar

La carga que soporta un secador frigorífico no depende solamente del flujo volumétrico (superficie gris), sino más bien del agua que contenga el aire comprimido entrante. La humedad aumenta con la temperatura. Esa es la razón por la cual los secadores frigoríficos funcionan con cargas mayores cuando la temperatura ambiental es más alta (curva en amarillo), por ejemplo en verano.

Con las temperaturas invernales (curva en azul) baja también la carga del secador frigorífico. Los secadores frigoríficos deben diseñarse para poder funcionar en carga punta más una reserva suficiente para que sean capaces de responder ante las oscilaciones térmicas y ofrecer puntos de rocío estables.

Los secadores funcionan siempre en un campo de carga del 0 al 100 %, igual que sucede con el flujo volumétrico y la temperatura. El ajuste del consumo de energía a las necesidades en todo el campo de carga que se consigue gracias a la regulación SECOTEC permite conseguir un gran ahorro.

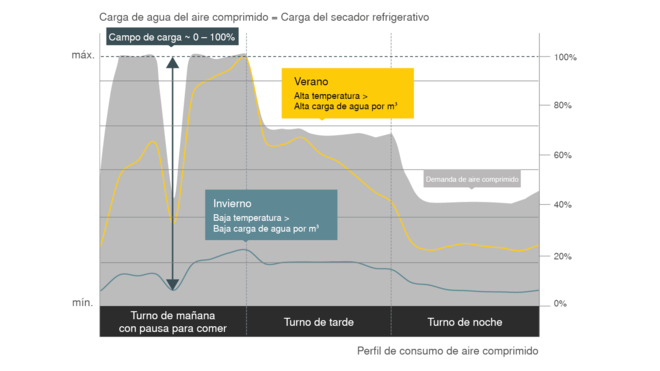

El efecto del ahorro de corriente
Ahorro de energía máximo gracias al regulador acumulador

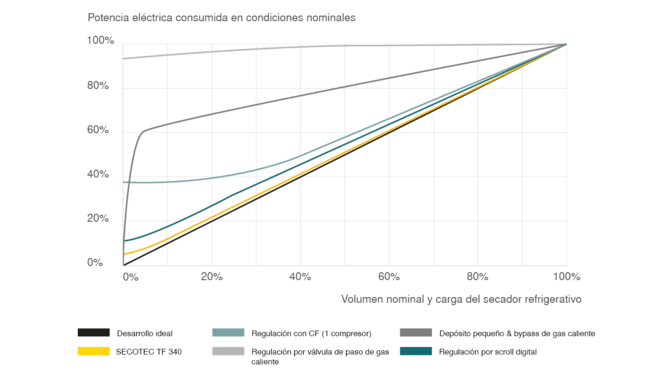

Ahorro de energía máximo gracias al regulador acumulador con secadores frigoríficos SECOTEC

La carga de los secadores frigoríficos varía continuamente entre el 0 y el 100 %. A diferencia de como sucede con las regulaciones convencionales de carga parcial, la regulación por acumulación SECOTEC ajusta el consumo de electricidad con exactitud a todas las fases de carga.

Gracias a ello, los secadores SECOTEC ahorran casi un 60 % en costes de electricidad con una carga media del 40 % en comparación con secadores con regulación por bypass de gas caliente.

El acumulador de frío de los secadores SECOTEC permanece frío todo el tiempo, cosa que no sucede en los procedimientos convencionales. Esto les permite secar eficazmente el aire comprimido también durante las fases de arranque. El excelente aislamiento del acumulador hace que el consumo de energía sea mínimo. Además, el secado del aire comprimido con secadores SECOTEC no es solo eficiente, sino que además produce poco desgaste en los equipos gracias a su gran capacidad de acumulación

Secado óptimo con poco desgaste
El mejor secado gracias al funcionamiento óptimo de los secadores frigoríficos SECOTEC

Los secadores SECOTEC consiguen puntos de rocío muy estables en todas las fases de carga. El aire comprimido secado puede enfriarse hasta +3 °C (= punto de rocío alcanzable) sin que se condense la humedad que contiene. La red de aire comprimido y los consumidores están bien protegidos, incluso a temperaturas ambientales altas.

Los secadores frigoríficos convencionales con modos de servicio conmutables y sin acumulador de frío adicional usan el material de su intercambiador de calor como acumulador de frío. Los compresores de frío y los motores de los ventiladores de estos secadores deben conectarse y desconectarse con una frecuencia mucho mayor para proporcionar el rendimiento frigorífico exigido de un modo más o menos constante. Con el fin de reducir la frecuencia de conmutación y el desgaste, el circuito de frío vuelve a conectarse a menudo a puntos de rocío mucho más altos. Las oscilaciones del punto de rocío resultantes empeoran los resultados de secado. Esto supone un riesgo, ya que la corrosión puede comenzar a humedades relativas de más del 40 %, sin necesidad de condensación.

Los secadores frigoríficos SECOTEC funcionan con poco desgaste de los materiales gracias a la gran capacidad de su acumulador de frío. Una vez que el acumulador está cargado, el compresor de frío y el motor del ventilador pueden permanecer parados mucho más tiempo sin que la estabilidad del punto de rocío se vea perjudicada.

Equipamiento

Circuito de frío

Circuito de frío formado por:

  • Un compresor scroll
  • Condensador de microcanales de aluminio con ventilador
  • Presostato de seguridad
  • Acumulador de frío
  • Secador de filtro
  • Válvula de expansión termostática
  • Sistema de intercambiadores de calor de aluminio SECOPACK LS
  • Transductores de temperatura y presión

SECOPACK LS

  • Intercambiadores de calor de aire/aire y aire/agente frigorífico diseñados en forma de bloque de aluminio
  • Espacio de acumulación integrado con medio de cambio de fase
  • Separador de condensados
  • Aislamiento térmico

SIGMA CONTROL SMART

SIGMA CONTROL SMART: controlador electrónico con pantalla a color

  • Controlador electrónico con pantalla a color
  • Guía clara por medio de menús, comprensible independientemente del idioma
  • Indicación de tendencia del punto de rocío
  • Esquema T&I con visualización de datos de servicio y avisos actuales
  • Memoria de eventos
  • Contador de las horas de servicio
  • Contador de mantenimiento

Contactos libres de potencial

  • Mensajes de servicio «Avería» y «Compresor de frío en marcha»
  • Mensajes de advertencia «Mantenimiento/advertencia» y «Punto de rocío alto»
  • Contador de las horas de servicio
  • Contador de mantenimiento

Evacuación de condensados

  • Purgador electrónico de condensados ECO DRAIN 31 Vario con llave de bola en la entrada de condensado, incl. aislamiento de superficies frías

Carcasa

  • Carcasa con pintura sinterizada
  • Panel desmontable para una conexión eléctrica más sencilla
  • Limpieza eficaz del condensador
  • Panel lateral desmontable como acceso central al interior de la máquina
  • Puntos de apoyo de la máquina

Conexiones

  • Tuberías de aire comprimido resistentes a la corrosión
  • Racor para la conexión a una tubería externa de condensado
  • Paso de cables para conexión a la red en la parte posterior (orificios en la chapa en el techo para una conexión alternativa desde arriba)

Sistema eléctrico

  • Equipamiento eléctrico y control acorde a EN 60204-1 «Seguridad de máquinas».
  • Tipo de protección del armario de distribución IP 54.

Opciones y accesorios

  • Secadores frigoríficos para temperaturas ambientales hasta 50 °C
  • Secadores frigoríficos refrigerados por agua (serie TF)
  • Conexiones aire comprimido izquierda (serie TF)
  • Kit de tubos de repuesto para TF 173, 203, 251 (premontados de fábrica) (serie TF)
  • Pies de máquina atornillables
  • Transformador integrado para tensión primaria 200 V – 440 V
  • Transformador integrado para tensión primaria 500 V / 3 Ph / 50 Hz y 575 V / 3 Ph / 60 Hz
  • Versión sin silicona (norma VW 3.10.7)
  • Módulo de comunicación Modbus TCP

SECOTEC – Listos para la Industrie 4.0
Representación de un aviso en el diagrama de flujo en el SIGMA AIR MANAGER 4.0

El módulo de comunicación Modbus TCP opcional permite conectar los secadores frigoríficos SECOTEC a la SIGMA NETWORK. Todos los parámetros de servicio y los avisos del sistema están disponibles en tiempo real.

De ese modo es posible realizar una monitorización completa de toda la estación de compresores y se crea la base para el mantenimiento preventivo.
El resultado: Óptima disponibilidad y gastos mínimos.

Además, el SIGMA AIR MANAGER 4.0 permite tener a la vista todos los parámetros de servicio del secador frigorífico. Los avisos y alarmas se representan en el diagrama de flujo de la estación por medio de un código de colores. Basta hacer clic sobre el símbolo del secador para visualizar todos los parámetros de servicio importantes y todos los avisos en texto claro.

SECOPACK LS: la base de la eficiencia
Corte de un intercambiador de calor SECOPACK
  1. Entrada de aire comprimido
  2. Salida de condensado
  3. Entrada de agente frigorífico (frío)
  4. Salida de agente frigorífico (caliente)
  5. Transporte de calor
  6. Salida de aire comprimido

Los secadores SECOTEC de las series TE y TF están equipados con el innovador sistema de intercambiadores de calor SECOPACK LS. Su acumulador de calor latente está lleno de un material de cambio de fase. El aire comprimido calienta el material hasta que se fluidifica (descarga del acumulador). Al hacerlo, absorbe calor latente. Se trata de una cantidad de calor mayor de la que podría absorber por su capacidad térmica específica normal (sin el cambio de fase). El acumulador de calor latente de los secadores SECOTEC TE y TF dispone de una capacidad de acumulación notablemente mayor, ofreciendo la misma capacidad con un 98 % menos de material que los acumuladores convencionales.

El resultado es una alta capacidad de acumulación que permite lograr puntos de rocío estables y un funcionamiento con poco desgaste de los materiales, todo ello ocupando un espacio mínimo.

Regulación innovadora con acumulador Plus y cambio de fase

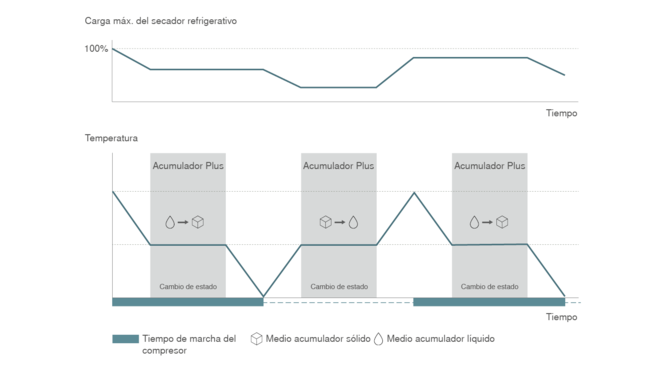

SECOTEC: regulación innovadora con acumulador Plus y cambio de fase
  1. El compresor suministra agente frigorífico frío para el secado del aire comprimido y para enfriar el acumulador.
  2. El medio acumulador se solidifica a temperatura constante y deriva así una mayor cantidad de calor a través del agente frigorífico.
  3. El agente frigorífico enfría el medio acumulador hasta el punto de desconexión
  4. El compresor se desconecta.
  1. El medio acumulador aporta frío para el secado del aire comprimido al tiempo que se calienta.
  2. El medio acumulador se fluidifica a temperatura constante y absorbe una mayor cantidad de calor del aire comprimido húmedo.
  3. El medio acumulador se calienta hasta el punto de conexión del compresor.
Estructura y funcionamiento

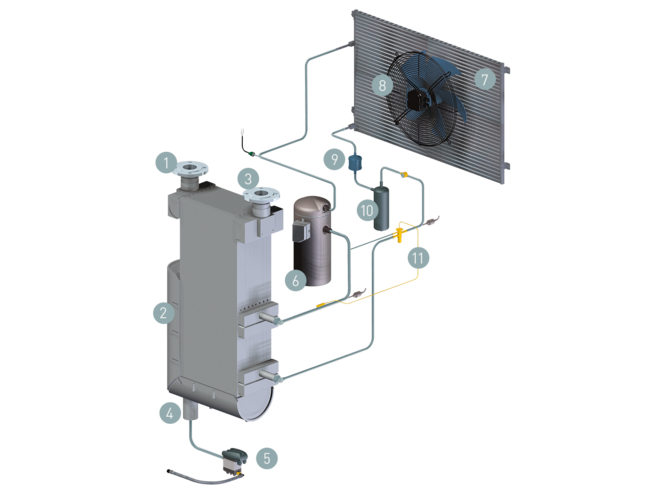

Estructura del secador frigorífico de alto rendimiento energético SECOTEC TF
  1. Entrada de aire comprimido
  2. Sistema de intercambiadores de calor SECOPACK LS
  3. Salida de aire comprimido
  4. Salida de condensado
  5. Purgador de condensado ECO-DRAIN
  6. Compresor de agente frigorífico
  1. Condensador de microcanales
  2. Ventiladores
  3. Secador de filtro
  4. Acumulador de agente frigorífico
  5. Válvula de expansión
Datos técnicos TE

Versión básica

ModeloTE 102 TE 122 TE 142
Flujo volumétrico m³/min 10,5 11,6 13,3
Pérdida de presión bar 0,1 0,12 0,11
Potencia eléctrica absorbida al 50 % del volumen kW 0,82 0,87 1,09
Potencia eléctrica absorbida al 100 % del volumen kW 1,79 1,9 2,18
Sobrepresión de servicio bar 3 - 16 3 - 16 3 - 16
Temperatura ambiente °C 3 - 45 3 - 45 3 - 45
Temperatura de entrada °C 3 - 60 3 - 60 3 - 60
Peso kg 263 264 283
Dimensiones An x Pr x Al mm 712 x 982 x 1.612 712 x 982 x 1.612 712 x 982 x 1.612
Conexión de aire comprimidoG 2 G 2 G 2
Conexión de purga de condensadoG ¼ G ¼ G ¼
Alimentación eléctrica380 V / 3 / 60 Hz 380 V / 3 / 60 Hz 380 V / 3 / 60 Hz
Agente frigoríficoR-513A R-513A R-513A
Masa de agente frig. como equivalente en CO2 t 0,9 1 1
Potencial de efecto invernadero631 631 631
Masa agente frigorífico kg 1,5 1,55 1,6

Datos técnicos TF

Versión básica

ModeloTF 174 TF 230 TF 280
Flujo volumétrico m³/min 14,7 19 25,5
Pérdida de presión bar 0,1 0,11 0,15
Potencia eléctrica absorbida al 50 % del volumen kW 1,41 1,83 2,04
Potencia eléctrica absorbida al 100 % del volumen kW 2,61 3,54 3,89
Sobrepresión de servicio bar 3 - 16 3 - 16 3 - 16
Temperatura ambiente °C 3 - 50 3 - 50 3 - 50
Temperatura de entrada °C 3 - 60 3 - 60 3 - 60
Peso kg 412 430 456
Dimensiones An x Pr x Al mm 835 x 1.230 x 2.000 835 x 1.230 x 2.000 835 x 1.230 x 2.000
Conexión de aire comprimidoDN65 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Conexión de purga de condensadoG ¼ G ¼ G ¼
Alimentación eléctrica380 V / 3 / 60 Hz 380 V / 3 / 60 Hz 380 V / 3 / 60 Hz
Agente frigoríficoR-134a R-134a R-134a
Masa de agente frig. como equivalente en CO2 t 3,1 2,9 3,7
Potencial de efecto invernadero1.430 1.430 1.430
Masa agente frigorífico kg 2,2 2 2,6

ModeloTF 340
Flujo volumétrico m³/min 30
Pérdida de presión bar 0,13
Potencia eléctrica absorbida al 50 % del volumen kW 2,26
Potencia eléctrica absorbida al 100 % del volumen kW 4,44
Sobrepresión de servicio bar 3 - 16
Temperatura ambiente °C 3 - 50
Temperatura de entrada °C 3 - 60
Peso kg 486
Dimensiones An x Pr x Al mm 835 x 1.230 x 2.000
Conexión de aire comprimidoDN80 PN16 DIN
Conexión de purga de condensadoG ¼
Alimentación eléctrica380 V / 3 / 60 Hz
Agente frigoríficoR-134a
Masa de agente frig. como equivalente en CO2 t 3,7
Potencial de efecto invernadero1.430
Masa agente frigorífico kg 2,6
