Adsorbedor de carbón activo

Calidad máxima y constante del aire comprimido

Los adsorbedores de carbón activo ACT de Kaeser eliminan de manera fiable vapores de aceite y olores. Se instalan detrás del secado y la prefiltración del aire comprimido y alcanzan contenidos residuales de aceite correspondientes a la clase 1 de la ISO 8573-1, suministrando un aire comprimido de calidad suficiente para los procesos de producción más sensibles.

Estos equipos son muy económicos gracias a su gran capacidad de carbón activo y a sus bajas pérdidas de presión. Pueden funcionar hasta 12 000 horas de servicio sin tener que cambiar el carbón activo. Un indicador de aceite de serie avisa de las posibles averías

  • Contenido residual de aceite en una concentración de 0 – 0,01 mg/m³
  • Flujo volumétrico 1,17 – 154,5 m³/min
  • Presión máx. de servicio 10 bar / 16 bar y, opcionalmente, también 48 bar

Ventajas

  • Claramente por debajo del valor límite exigido para la clase 1:
    A partir de un contenido residual de 0,01 mg/m³ ya comienza la clase 1 de la ISO 8573-1. Los secadores de adsorción ACT de Kaeser permiten alcanzar contenidos residuales de aceite muy por debajo de ese valor. Como consecuencia, es fácil respetar los valores límite con toda seguridad.
  • Costes de mantenimiento reducidos:
    El cambio del carbón activo de los adsorbedores ACT de Kaeser se realiza en intervalos muy largos gracias a su dimensionado generoso de los equipos y a la trayectoria óptima del flujo a través del carbón activo de alto rendimiento. Los adsorbedores van montados en un robusto bastidor protector.
  • Pérdidas de presión mínimas:
    Las secciones de las entradas y salidas son de grandes dimensiones, lo cual reduce los diferenciales de presión y mejora la economía.
El complemento ideal: Filtros de aire comprimido KAESER
Adsorbedores de carbón activo de Kaeser Kompressoren

Los adsorbedores de carbón ACT deben equiparse siempre con filtros Kaeser. Instalados como prefiltros y postfiltros, aseguran una duración máxima del carbón activo y eliminan el polvo de carbón del aire comprimido, todo ello con pérdidas de presión muy bajas.



Detalles del producto

Equipamiento

Equipamiento de serie

  • Depósito de agente adsorbente con relleno incluido, distribuidores de flujo de acero inoxidable arriba/abajo y tubos separados para llenado y vaciado arriba/abajo
  • Depósito equipado con manómetro y reductor de presión con indicador de aceite (para una presión de servicio de 48 bar, opcional)
  • Tubos de entrada y salida de aire comprimido premontados
  • Sólido bastidor, de 2 componentes, lacado en húmedo

Opciones

  • Versión sin silicona acorde a la norma de control VW PV 3.10.7
  • Presión de servicio 16 bar para los modelos ACT 169 – 1545
  • Presión de servicio 48 bar para los modelos ACT 12 – 1545 HP

Reducción de los costes cíclicos

Filtro de carbón activo

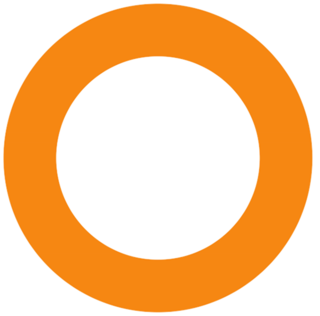

Filtros de carbón activo de Kaeser Kompressoren
 Elemento filtrante KA

Adsorbedor de carbón activo + filtro de polvo

Los costes cíclicos se reducen gracias a los adsorbedores de carbón activo y los filtros de polvo de Kaeser Kompressoren
 ACT-carbón activo a granel
 Filtro de polvo KD
 Ahorro ACT+KD

Condiciones:
Costes de inversión, mantenimiento (material, trabajo y eliminación), con los siguientes intervalos de cambio: Relleno de carbón activo ACT 12 000 h de servicio, filtro de polvo 6 000 h de servicio, filtro de carbón activo 1000 h de servicio; inversión anual en 10 años

Bajos costes cíclicos

Los adsorbedores de carbón activo ACT de Kaeser presentan grandes ventajas con respecto a los filtros de carbón activo. Gracias a sus intervalos de cambio, más largos, los costes cíclicos típicos de estos adsorbedores igualan al tercer año a los de los filtros de carbón activo de alta calidad.
A partir de entonces, se convierten en la alternativa más económica. Además, la menor cantidad de intervenciones de mantenimiento mejoran la disponibilidad del aire comprimido.

Estructura y funcionamiento

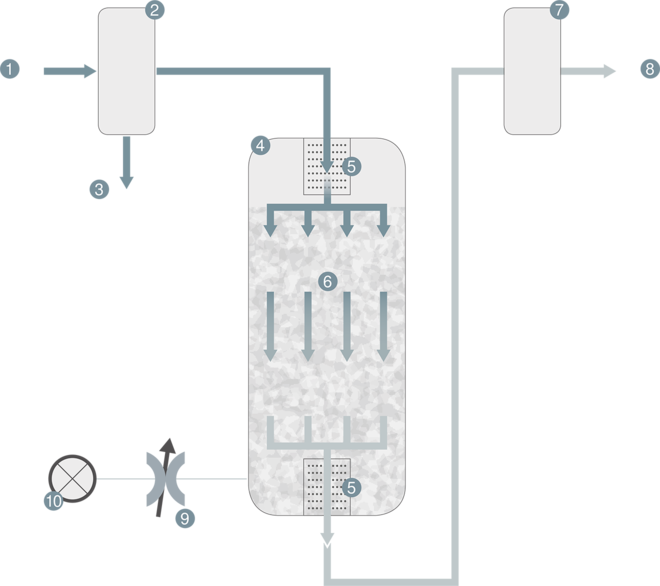

Diagrama de flujo del aire comprimido en un adsorbedor de carbón activo de Kaeser Kompressoren
  1. Entrada del aire comprimido/
  2. Prefiltro (accesorios)
  3. Salida de condensado
  4. Depósito de agente adsorbente
  5. Distribuidor de flujo de acero inoxidable
  1. Llenado de carbón activo
  2. Postfiltro (accesorios)
  3. Salida de aire comprimido
  4. Regulador de presión
  5. Indicador de aceite
Datos técnicos

Encontrará los datos técnicos en este catálogo:
