Separador ciclónico

Sin mantenimiento

Los separadores ciclónicos KAESER KC eliminan el condensado a la salida del compresor. Son componentes imprescindibles para conseguir un funcionamiento eficiente y sin averías de los secadores y filtros instalados a continuación. Los separadores ciclónicos KC se suministran de serie con un fiable y económico purgador de condensado ECO-DRAIN 31 - naturalmente, con pulsador de test y contacto para alarma incluidos. Además, son especialmente fáciles de combinar con los KAESER FILTER y pueden instalarse en la pared con los accesorios opcionales correspondientes. Así, la instalación es todavía más fácil.

  • Cota de separación de hasta el 99 % en un rango de flujo volumétrico de 0,9 a 14,2 m³/min
  • Diseñados para presiones de servicio de hasta 16 bar.
  • Con purgador electrónico de condensados ECO-DRAIN 31
  • Opción a soporte para pared

Existen también modelos con flujos volumétricos de hasta 88,5 m³/min, así como variantes especiales sin silicona y para una presión de 45 bar.

Ventajas

  • Eficiencia sin concesiones:
    KAESER ha trabajado en la optimización del paso del flujo por el separador ciclónico usando la tecnología de simulación más moderna y ha realizado las mediciones acorde a la ISO 12500-4. El resultado es una pieza deflectora con un grado de separación máximo de hasta el 99 % y con pérdidas de presión inferiores a 0,1 bar.
  • Robustos y duraderos:
    La carcasa de aluminio resistente al agua salina y una capa de pasivación adicional hacen de nuestros separadores ciclónicos auténticos corredores de fondo. Las conexiones de aire comprimido de la carcasa son variables para ajustarse de manera óptima a nuestros compresores de tornillo.
  • Sin mantenimiento:
    Los separadores ciclónicos KAESER no necesitan mantenimiento. El purgador de condensados ECO-DRAIN está equipado con una Service-Unit que garantiza la seguridad de mantenimiento.

El complemento ideal: el separador aceite-agua AQUAMAT
Sistema de tratamiento del condensado AQUAMAT

Nuestra consejo: Trate el condensado con un separador aceite-agua AQUAMAT antes de evacuarlo por el alcantarillado, con la mayor economía y acorde a la ley.



Detalles del producto

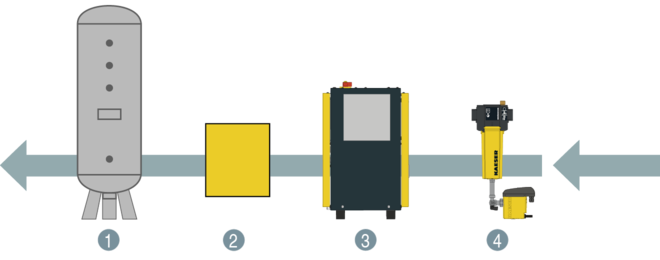

Ejemplo de instalación de una estación de aire comprimido
Separador ciclónico: instalación a modo de ejemplo
  1. Depósito de aire comprimido
  2. Filtración opcional
  1. Secadores frigoríficos
  2. Separador ciclónico
Datos técnicos

Versión básica

ModeloF9KC F26KC F46KC
Flujo volumétrico m³/min 0,9 2,6 4,6
Presión diferencial en estado nuevo bar < 0,1 < 0,1 < 0,1
Grado de separación al 20 - 100 % del flujo del vol. % 97 - 99 97 - 99 97 - 99
Sobrepresión de servicio bar 2 - 16 2 - 16 2 - 16
Temperatura ambiente °C 3 - 50 3 - 50 3 - 50
Temperatura de entrada °C 3 - 66 3 - 66 3 - 66
Conexión de aire comprimidoG ⅜, G ½, G ¾ G ¾, G 1 G 1¼, G 1½, G 2
Peso kg 4,1 4 7,8
Dimensiones An x Pr x Al mm 256 x 223 x 477 256 x 223 x 527 292 x 250 x 549

ModeloF83KC F142KC
Flujo volumétrico m³/min 8,3 14,2
Presión diferencial en estado nuevo bar < 0,1 < 0,1
Grado de separación al 20 - 100 % del flujo del vol. % 97 - 99 97 - 99
Sobrepresión de servicio bar 2 - 16 2 - 16
Temperatura ambiente °C 3 - 50 3 - 50
Temperatura de entrada °C 3 - 66 3 - 66
Conexión de aire comprimidoG 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Peso kg 8,5 8,5
Dimensiones An x Pr x Al mm 292 x 250 x 634 292 x 250 x 634
