Grandes compresores de tornillo, desde 75 hasta 515 kW


Precisión para una eficiencia óptima y un mayor flujo volumétrico

Nuestros compresores de tornillo con inyección de aceite de las series DSD-HSD demuestran lo que valen en la gran industria. Si su producción necesita gran cantidad de aire comprimido y la eficiencia energética y la fiabilidad son importantes para usted, los compresores de tornillo hasta 500 kW son la solución perfecta.

La serie DSD puede ir equipada con un secador anexo opcional. El secador previene la corrosión en el sistema de tuberías y reduce el riesgo de daños en los productos.
Todos los modelos existen con o sin velocidad variable (SFC).

La serie HSD une dos compresores en una sola carcasa. Se trata de dos unidades completas, con bloque compresor, controlador SIGMA CONTROL y sistema de refrigeración propios. Sus altos flujos volumétricos convierten a estos equipos en soluciones ideales para la industria del automóvil y acerías.

Ventajas

  • Diseñado para facilitar el manejo:
    Todas las unidades están diseñadas de manera que todos los componentes relevantes para reparaciones y mantenimiento sean accesibles directamente desde la parte frontal. Así se ahorra tiempo y se mejora la fiabilidad.
  • Controlador integrado para una eficiencia mejorada:
    El controlador SIGMA CONTROL 2 permite ajustar el rendimiento del compresor de forma exacta al consumo de aire comprimido de cada momento. Optimiza la producción de aire comprimido y la coordina con el consumo.
  • Mucha flexibilidad en poco espacio
    En la serie HSD, dos compresores alojados en una carcasa ahorran mucho espacio, ya que ocupan menos que un solo compresor de potencia equivalente. Además, el equipo puede adaptarse de manera óptima a todo tipo de situaciones, minimizar las fases de marcha en vacío y mejorar la economía.


Nuestros compresores de tornillo hasta 515 kW con todo detalle

Ahorre energía con la recuperación del calor
Recuperación del calor máxima con compresores de tornillo.

Los compresores de tornillo transforman el 100 % de la energía que absorben en calor. Hasta un 96 % de esa energía puede recuperarse para su aprovechamiento en sistemas de calefacción, por ejemplo. Así se reduce el consumo de energía primaria y se mejora el balance total de gasto energético.

En nuestra página dedicada a la recuperación del calor, puede informarse sobre los campos de aplicación y el potencial de ahorro de estos sistemas.

Funcionamiento eficiente y seguro

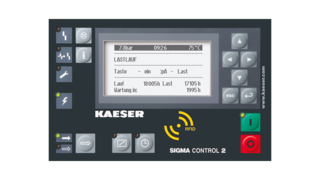

Controlador para compresores SIGMA CONTROL 2

El controlador del compresor, SIGMA CONTROL 2, coordina la producción de aire comprimido y procura un funcionamiento eficiente y seguro del compresor, al tiempo que garantiza su integración perfecta en sistemas de regulación mixtos. Todos los componentes relevantes y estados de servicio están sometidos a vigilancia y valoración. El usuario cuenta con un gran número de posibilidades para conectar los equipos también a un sistema superior de mando (SCADA).

La eficiencia energética es nuestra máxima prioridad
Ahorre con la gestión de ciclo de vida KAESER

Los gastos derivados de la adquisición de un compresor y de los trabajos de asistencia que requiere representan sólo una pequeña parte del total. La mayor parte de los costes totales son costes de energía. Como especialistas en sistemas de aire comprimido, le ofrecemos una planificación individual, perfectamente adaptada a sus necesidades, para conseguir una estación de compresores fiable y de bajo consumo. Estaremos a su lado durante toda la vida útil de su estación de aire comprimido.

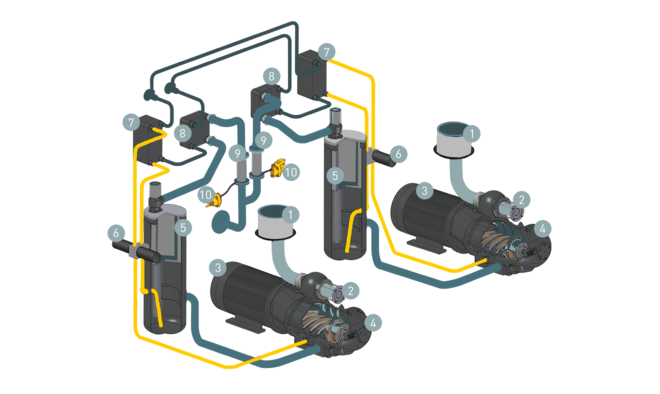

Esquema de funcionamiento HSD
Estructura de las estaciones de aire comprimido HSD
  1. Filtro de aire
  2. Válvula de admisión
  3. Motor eléctrico
  4. Bloque compresor de tornillo
  5. Separador con cartucho separador
  1. Filtro de fluido
  2. Refrigerador de fluido
  3. Refrig. final aire comprimido
  4. Separador centrífugo
  5. Purgador de condensado ECO-DRAIN

El aire a comprimir pasa por el filtro de aspiración (1) y la válvula de admisión (2) hasta el bloque compresor (3) con PERFIL SIGMA. Un eficiente motor eléctrico (4) acciona el bloque compresor (3). El aceite que se inyecta durante la compresión para refrigerar el bloque, se vuelve a eliminar del aire en el depósito separador (5). El aire comprimido pasa por el cartucho separador de aceite de dos etapas (6) y la válvula de presión mínima (7) para llegar al refrigerador final de aire comprimido (8).

Después de la refrigeración, el condensado que se forma se elimina del aire en el separador ciclónico (9) integrado y se evacua al exterior por medio del purgador ECO-DRAIN (10) A continuación, el aire comprimido sin condensado sale de la unidad por la conexión de aire comprimido (11). El calor que se genera en la compresión se deriva con el aceite de refrigeración por medio de un intercambiador de calor instalado en el refrigerador de aceite (12). Después, el aceite refrigerante se limpia en el filtro ecológico de aceite (13). El sistema electrónico de termogestión (ETM) (14) procura bajas temperaturas de servicio. El controlador SIGMA CONTROL 2 y, de estar incluidos en el equipamiento, el arranque estrella-triángulo o el convertidor de frecuencia (SFC), están alojados en el armario eléctrico.

Datos técnicos DSD

Versión básica

ModeloDSD 145 DSD 175 DSD 205
Sobrepresión de servicio bar 7,5 7,5 10 7,5 10 13
Flujo volumétrico instalación completa a sobrepresión m³/min 14 16,92 13,6 21 16,59 13,06
Sobrepr. máx. bar 9 8,5 12 8,5 12 15
Potencia nominal del motor kW 75 90 110
Dimensiones
An x Pr x Al mm 		2.450 x 1.730 x 2.150 2.450 x 1.730 x 2.150 2.450 x 1.730 x 2.150
Conexión de aire comprimidoDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Nivel de presión sonora dB(A) 69 70 72
Peso kg 2.950 3.060 3.090 3.360 3.100 3.130

ModeloDSD 240
Sobrepresión de servicio bar 7,5 10 13
Flujo volumétrico instalación completa a sobrepresión m³/min 25,15 20,4 16,15
Sobrepr. máx. bar 8,5 12 15
Potencia nominal del motor kW 132
Dimensiones
An x Pr x Al mm 		2.450 x 1.730 x 2.150
Conexión de aire comprimidoDN65 PN16 DIN
Nivel de presión sonora dB(A) 74
Peso kg 3.420 3.430 3.170

Versión T

ModeloDSD 145 T DSD 175 T DSD 205 T
Sobrepresión de servicio bar 7,5 7,5 10 7,5 10 13
Flujo volumétrico instalación completa a sobrepresión m³/min 14 16,92 13,6 21 16,59 13,06
Sobrepr. máx. bar 9 8,5 12 8,5 12 15
Potencia nominal del motor kW 75 90 110
Secador frigoríficoABT 250 ABT 250 ABT 250
Dimensiones
An x Pr x Al mm 		2.750 x 1.730 x 2.150 2.750 x 1.730 x 2.150 2.750 x 1.730 x 2.150
Conexión de aire comprimidoDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Nivel de presión sonora dB(A) 69 70 72
Peso kg 3.220 3.330 3.360 3.630 3.370 3.400

ModeloDSD 240 T
Sobrepresión de servicio bar 7,5 10 13
Flujo volumétrico instalación completa a sobrepresión m³/min 25,15 20,4 16,15
Sobrepr. máx. bar 8,5 12 15
Potencia nominal del motor kW 132
Secador frigoríficoABT 250
Dimensiones
An x Pr x Al mm 		2.750 x 1.730 x 2.150
Conexión de aire comprimidoDN65 PN16 DIN
Nivel de presión sonora dB(A) 74
Peso kg 3.690 3.700 3.440

Versión SFC

ModeloDSD 145 SFC DSD 175 SFC DSD 205 SFC
Sobrepresión de servicio bar 7,5 7,5 10 7,5 10 13
Flujo volumétrico instalación completa a sobrepresión m³/min 3,67 - 15,73 3,67 - 18,43 3,5 - 15,6 4,45 - 21,22 4,2 - 18,3 4,97 - 15,16
Sobrepr. máx. bar 8,5 10 10 15
Potencia nominal del motor kW 75 90 110
Dimensiones
An x Pr x Al mm 		2.690 x 1.730 x 2.150 2.690 x 1.730 x 2.150 2.690 x 1.730 x 2.150
Conexión de aire comprimidoDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Nivel de presión sonora dB(A) 70 71 73
Peso kg 3.190 3.330 3.340 3.370

ModeloDSD 240 SFC
Sobrepresión de servicio bar 7,5 10 13
Flujo volumétrico instalación completa a sobrepresión m³/min 5,57 - 23,47 5,33 - 20,08 4,96 - 16,57
Sobrepr. máx. bar 8,5 12 15
Potencia nominal del motor kW 132
Dimensiones
An x Pr x Al mm 		2.690 x 1.730 x 2.150
Conexión de aire comprimidoDN65 PN16 DIN
Nivel de presión sonora dB(A) 75
Peso kg 3.670 3.410 3.440

Versión T-SFC

ModeloDSD 145 T SFC DSD 175 T SFC DSD 205 T SFC
Sobrepresión de servicio bar 7,5 7,5 10 7,5 10 13
Flujo volumétrico instalación completa a sobrepresión m³/min 3,67 - 15,73 3,67 - 18,43 3,5 - 15,6 4,45 - 21,22 4,2 - 18,3 4,97 - 15,16
Sobrepr. máx. bar 8,5 10 10 15
Potencia nominal del motor kW 75 90 110
Secador frigoríficoABT 250 ABT 250 ABT 250
Dimensiones
An x Pr x Al mm 		2.990 x 1.730 x 2.150 2.990 x 1.730 x 2.150 2.990 x 1.730 x 2.150
Conexión de aire comprimidoDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Nivel de presión sonora dB(A) 70 71 73
Peso kg 3.470 3.610 3.620 3.650

ModeloDSD 240 T SFC
Sobrepresión de servicio bar 7,5 10 13
Flujo volumétrico instalación completa a sobrepresión m³/min 5,57 - 23,47 5,33 - 20,08 4,96 - 16,57
Sobrepr. máx. bar 8,5 12 15
Potencia nominal del motor kW 132
Secador frigoríficoABT 250
Dimensiones
An x Pr x Al mm 		2.990 x 1.730 x 2.150
Conexión de aire comprimidoDN65 PN16 DIN
Nivel de presión sonora dB(A) 75
Peso kg 3.950 3.690 3.720

Secador frigorífico integrado

ModeloABT 250
Potencia absorbida kW 1,8
Punto de rocío °C 3
Agente frigoríficoR-513A
Potencial de efecto invernadero631
Cantidad de refrigerante kg 1,35
Masa de agente frig. como equivalente en CO2 t 0,9
Circuito de refrigeración hermético-

Datos técnicos DSDX

Versión básica

ModeloDSDX 245 DSDX 305
Sobrepresión de servicio bar 7,5 10 13 7,5 10 13
Flujo volumétrico instalación completa a sobrepresión m³/min 25,15 20,4 16,15 30,55 24,7 19,78
Sobrepr. máx. bar 8,5 12 15 8,5 12 15
Potencia nominal del motor kW 132 160
Dimensiones
An x Pr x Al mm 		2.690 x 1.910 x 2.140 2.690 x 1.910 x 2.140
Conexión de aire comprimidoDN80 PN16 DIN DN80 PN16 DIN
Nivel de presión sonora dB(A) 74 75
Peso kg 3.950 3.962 3.716 4.450 4.018 4.030

Versión SFC

ModeloDSDX 245 SFC DSDX 305 SFC
Sobrepresión de servicio bar 7,5 10 13 7,5 10 13
Flujo volumétrico instalación completa a sobrepresión m³/min 5,57 - 27,17 5,57 - 23,35 4,95 - 19,27 6,85 - 33,03 5,35 - 28,46 5,18 - 24,01
Sobrepr. máx. bar 8,5 12 15 8,5 12 15
Potencia nominal del motor kW 132 160
Dimensiones
An x Pr x Al mm 		2.940 x 1.910 x 2.140 2.940 x 1.910 x 2.140
Conexión de aire comprimidoDN80 PN16 DIN DN80 PN16 DIN
Nivel de presión sonora dB(A) 75 76
Peso kg 4.700 4.454 4.466 4.800 4.812 4.566

Datos técnicos ESD

Versión básica

ModeloESD 375 ESD 445
Sobrepresión de servicio bar 7,5 10 13 7,5 10 13
Flujo volumétrico instalación completa a sobrepresión m³/min 37,85 30,13 24,34 42,2 37,32 29,67
Sobrepr. máx. bar 8,5 12 15 8,5 12 15
Potencia nominal del motor kW 200 250
Dimensiones
An x Pr x Al mm 		2.960 x 2.030 x 2.140 2.960 x 2.030 x 2.140
Conexión de aire comprimidoDN100 PN16 DIN DN100 PN16 DIN
Nivel de presión sonora dB(A) 75 76
Peso kg 5.000 4.880 4.560 5.060 4.940

Versión SFC

ModeloESD 375 SFC ESD 445 SFC
Sobrepresión de servicio bar 7,5 10 13 7,5 10 13
Flujo volumétrico instalación completa a sobrepresión m³/min 8,6 - 37,6 8,22 - 32,51 6,4 - 27,48 10,6 - 43,2 8,33 - 37,89 7,77 - 31,94
Sobrepr. máx. bar 8,5 12 15 8,5 12 15
Potencia nominal del motor kW 200 250
Dimensiones
An x Pr x Al mm 		3.200 x 2.030 x 2.140 3.200 x 2.030 x 2.140
Conexión de aire comprimidoDN100 PN16 DIN DN100 PN16 DIN
Nivel de presión sonora dB(A) 76 77
Peso kg 5.480 5.160 5.170 5.660 5.540 5.220

Datos técnicos FSD

Versión básica

ModeloFSD 475 FSD 575
Sobrepresión de servicio bar 7,5 10 13 7,5 10 13
Flujo volumétrico instalación completa a sobrepresión m³/min 48,2 37,63 29,52 58,4 47,57 37
Sobrepr. máx. bar 8,5 12 15 8,5 12 15
Potencia nominal del motor kW 250 315
Dimensiones
An x Pr x Al mm 		3.495 x 2.145 x 2.360 3.495 x 2.145 x 2.360
Conexión de aire comprimidoDN150 PN16 DIN DN150 PN16 DIN
Nivel de presión sonora dB(A) 79 79
Peso kg 6.580 6.230 6.100 6.750 6.600 6.250

Versión SFC

ModeloFSD 475 SFC FSD 575 SFC
Sobrepresión de servicio bar 7,5 10 7,5 10 13
Flujo volumétrico instalación completa a sobrepresión m³/min 10,6 - 49,87 9,93 - 44,08 13,33 - 59,83 12,9 - 50,85 11,55 - 45
Sobrepr. máx. bar 8,5 12 8,5 12 15
Potencia nominal del motor kW 250 315
Dimensiones
An x Pr x Al mm 		3.740 x 2.145 x 2.360 3.740 x 2.145 x 2.360
Conexión de aire comprimidoDN150 PN16 DIN DN150 PN16 DIN
Nivel de presión sonora dB(A) 79 80
Peso kg 6.930 6.800 7.300 6.950 6.820

Datos técnicos HSD

Versión básica

ModeloHSD 662 HSD 722 HSD 782
Sobrepresión de servicio bar 7,5 10 13 7,5 10 13 7,5 10 13
Flujo volumétrico instalación completa a sobrepresión m³/min 66,4 54,44 43,72 72,4 59,48 47,87 78,4 65,31 53,07
Sobrepr. máx. bar 8,5 12 15 8,5 12 15 8,5 12 15
Potencia nominal del motor kW 360 400 450
Dimensiones
An x Pr x Al mm 		3.570 x 2.145 x 2.350 3.570 x 2.145 x 2.350 3.570 x 2.145 x 2.350
Conexión de aire comprimidoDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Nivel de presión sonora dB(A) 71 72 72
Peso kg 8.100 7.481 7.027 8.500 8.202 7.262 8.600 8.434 7.815

ModeloHSD 842
Sobrepresión de servicio bar 7,5 10 13
Flujo volumétrico instalación completa a sobrepresión m³/min 84,4 71,15 58,27
Sobrepr. máx. bar 8,5 12 15
Potencia nominal del motor kW 500
Dimensiones
An x Pr x Al mm 		3.570 x 2.145 x 2.350
Conexión de aire comprimidoDN150 PN16 DIN
Nivel de presión sonora dB(A) 73
Peso kg 8.700 8.666 8.368

Versión SFC

ModeloHSD 662 SFC HSD 782 SFC HSD 842 SFC
Sobrepresión de servicio bar 7,5 10 7,5 10 13 7,5 10 13
Flujo volumétrico instalación completa a sobrepresión m³/min 10,4 - 66,32 8,5 - 57,47 11,9 - 77,83 10 - 65,47 8 - 55,78 11,9 - 87,33 10 - 74,41 8 - 63,44
Sobrepr. máx. bar 8,5 12 8,5 12 15 8,5 12 15
Potencia nominal del motor kW 382 410 515
Dimensiones
An x Pr x Al mm 		4.370 x 2.145 x 2.350 4.370 x 2.145 x 2.350 4.370 x 2.145 x 2.350
Conexión de aire comprimidoDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Nivel de presión sonora dB(A) 73 74 75
Peso kg 9.100 8.967 9.600 9.113 8.980 10.100 9.934 9.315
