Bloques soplantes de la serie OMEGA


Bloques robustos para cualquier aplicación

Con nuestros bloques soplantes, la elección es suya. La serie OMEGA, con sus rotores de tres palas y bajas pulsaciones, le ofrece distintas soplantes para uso estacionario o móvil. Los bloques se fabrican en centros de manufacturación CNC climatizados y se someten a pruebas exhaustivas bajo carga máxima.

  • Soplantes de pistón rotativo para las aplicaciones más diversas – estacionarias y móviles, en modo de sobrepresión y modo de vacío – para el transporte de aire o de nitrógeno (OMEGA P y PN)
  • Soplantes con componentes principales de cromo-níquel para el sector de la destilación a vacío/ reciclaje de agua de procesos (OMEGA B)
  • Soplantes para vacío con refrigeración previa a la entrada para un mejor rendimiento – recomendadas para el uso alternante entre presión y vacío en camiones silo y vehículos aspiradora (OMEGA PV)
  • Bombas de vacío de émbolos para la generación de vacío medio (OMEGA WVC) en combinación con una bomba preliminar

Ventajas

  • Vida útil más larga:
    Los rodamientos de rodillos cilíndricos absorben el 100 % de las fuerzas del gas que actúan sobre los rotores. La vida útil de los rodamientos instalados en las soplantes se amplía hasta las 100 000 h de servicio.
  • Alto rendimiento de flujo = alta eficiencia:
    La alta precisión de fabricación garantiza distancias mínimas entre las palas de los rotores y la carcasa. De esta manera se pierde menos flujo por las rendijas.
Rentabilidad gracias a los bajos costes cíclicos
Costes de ciclo de vida

Nuestra apuesta por la rentabilidad: Eficiencia energética máxima, alta disponibilidad del aire comprimido y una red mundial de ventas y asistencia que está a su servicio con toda rapidez.



Detalles del producto

Soplantes de pistón rotativo OMEGA-P
Soplantes de pistón rotativo con perfil OMEGA

Campo de aplicación

Tanto en sus versiones estacionarias como móviles, nuestras soplantes se distinguen por su gran versatilidad. Por ejemplo:

  • En el tratamiento de aguas (ventilación de pilas de decantación)
  • Producción de aire soplado (para secar, enfriar, separar…)
  • Suministro de aire comburente
  • Para el transporte neumático de polvos y granulados
Soplantes para compresión de nitrógeno: Modelo: OMEGA PN
Soplante de pistón giratorio OMEGA P
Campo de aplicación
Algunos materiales granulados deben transportarse en sistemas cerrados y en una atmósfera de nitrógeno.
En estos casos deberán reducirse al mínimo las fugas de todos los componentes, incluidas las soplantes.
Las soplantes PN creadas especialmente para este campo de aplicación pueden adquirirse con tres hermetizaciones diferentes del eje de accionamiento, entre otras también con cierre de anillo deslizante (ver gráfico), que no presenta desgaste.
Soplantes para vacío con refrigeración preliminar: Modelo OMEGA-PV
Soplante para producción de vacío OMEGA PV: vehículo de aspiración
Campo de aplicación
  • Aplicación en el campo de bajo vacío hasta 100 mbar(abs) o 900 mbar de presión presión diferencial negativa
  • Capacidad de aspiración hasta 120 m³/min
Ejemplos de uso
  • Aplicaciones móviles, por ejemplo para vehículos aspiradores o camiones silo
Soplante para producción de vacío OMEGA PV: funcionamiento
Funcionamiento
Cuando el vacío (amarillo) queda encerrado entre el rotor y la carcasa, al continuar el movimiento de giro de los rotores, penetrará aire atmosférico (azul) en el bloque soplante a través de los llamados canales de preadmisión.
Las corrientes provenientes del vacío y la de aire atmosférico se mezclan, y el calor proveniente de la compresión se reparte en una masa de aire mucho mayor.
De esta manera se alcanzan las mismas temperaturas finales de compresión que con los bloques soplantes normales.
Soplante para vapor: Modelo OMEGA B

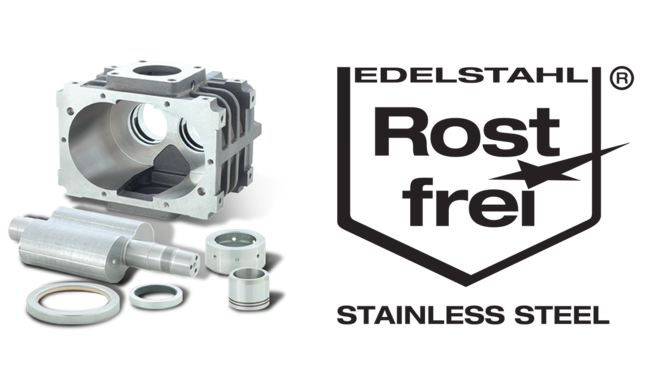

Soplante para vapor: modelo OMEGA B

Campo de aplicación

  • Especial para la compresión de vapor de agua en modo de vacío y con refrigeración por inyección de agua.

Equipamiento

  • Rotores y carcasa de fundición de acero inoxidable o fundición de hierro al cromo-níquel.
  • Distintas hermetizaciones internas especiales en los distribuidores giratorios (protegidas contra corrosión y con poco desgaste)
  • Diferentes hermetizaciones especiales en los distribuidores giratorios de los ejes de accionamiento, dependiendo de las condiciones ambientales
  • Dirección del flujo vertical, de arriba hacia abajo (adaptación a las distintas condiciones de montaje)
Bomba de vacío de pistón rotativo: Modelo WVC
Bomba de vacío de pistón rotativo WVC
Campo de aplicación
  • Para aplicaciones en el campo de la producción de vacío medio
  • Capacidad nominal de aspiración hasta 6800 m³/h
  • Compresión seca
  • Aplicaciones en puestos de bombeo combinadas con bombas preliminares para mejorar la capacidad de aspiración y el vacío
Reducción del tiempo de bombeo por medio de convertidor de frecuencia.
El convertidor de frecuencia opcional permite realizar la conexión simultánea de la bomba de vacío de pistón rotativo y de la bomba preliminar a presión atmosférica.
Soplantes de pistón rotativo OMEGA P: funcionamiento
Soplante OMEGA P: funcionamiento
  1. Aspiración
  2. Transporte del aire hacia el lado de presión
  1. Compensación de presión
  2. Expulsión

El movimiento de los rotores encierra el aire en el lado de aspiración entre los rotores y la carcasa, Al seguir girando, la punta del rotor llega al comienzo de una concavidad excéntrica de la carcasa. Este llamado «canal de preadmisión» sirve para la compensación progresiva de la presión entre el aire de aspiración atrapado en la cámara y el aire que revoca desde el lado de presión. En el caso de las soplantes de dos palas, el aire entra de golpe desde el lado de presión a la cámara de presión. Esa es la razón por la cual las soplantes de tres palas producen muchas menos pulsaciones que las de dos. Finalmente, el aire sale por la tubería acoplada, empujando contra las resistencias que encuentra en ella.
